プリウス（ZVW55）のフロントディスクローターとブレーキ交換作業手順
用意した工具
- 12mm-14mm 両口メガネレンチ45°
- 17mm-19mmメガネ 両口メガネレンチ45°
- トルクレンチ
- 21mmソケット
- インパクトレンチ
- 6m 1.25のボルト
- グリス
- マイナスドライバー
- カッター
- 手作りのブレーキ用ピストン戻し
用意した商品
車両を上げる
ジャッキ等で車両を上げる場合はウマは必須。ジャッキのポイントを間違えないように注意。
タイヤを外す
タイヤを21mmソケットとインパクトレンチで外します。

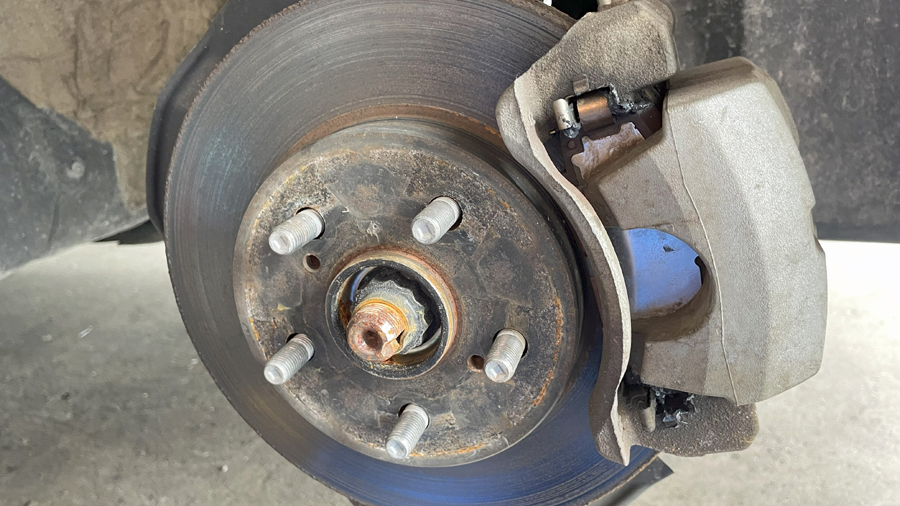

ブレーキキャリパーを外す

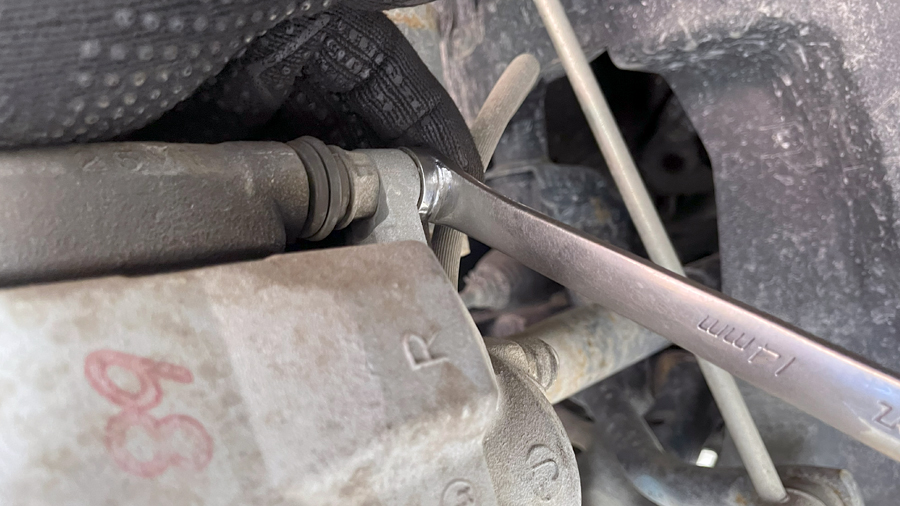

黄丸のブレーキキャリパースライドピンボルト2箇所を14mmの両口メガネレンチで外しストラットに丸めて落ちてこないようにしておきます。

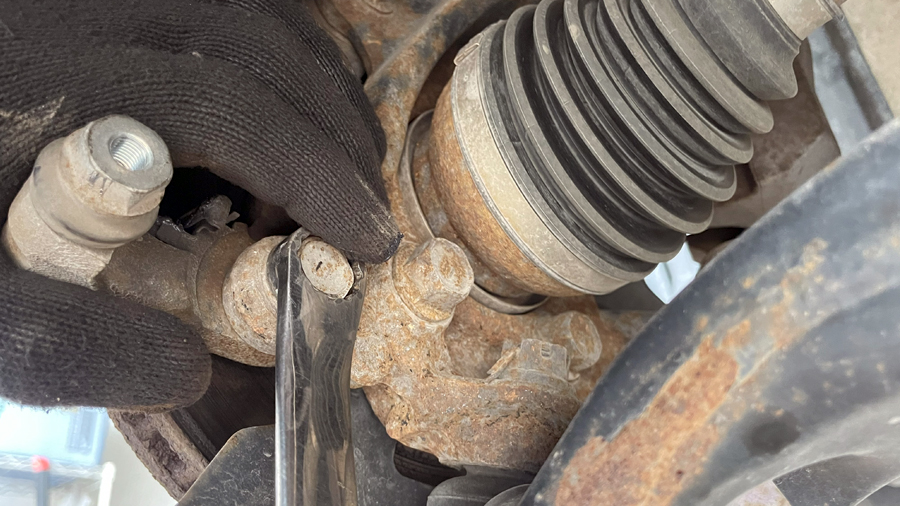

フロントブレーキパッドを外して、赤丸のステアリングナックルにキャリパーベースを固定しているボルトを17mmの両口メガネレンチで外します。
これでキャリパーが外れます。
フロントブレーキパッドを外す
古いブレーキパッドを外しておきます。

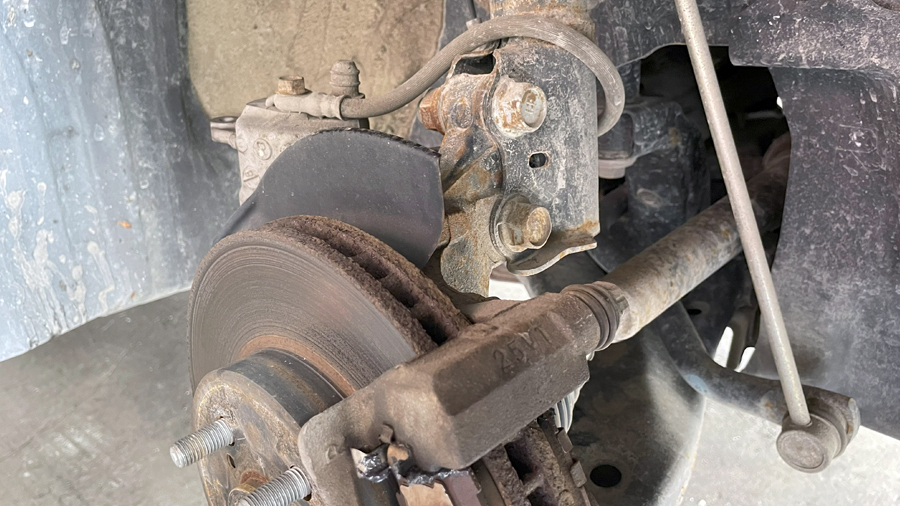

フロントディスクローターを外す
フロントディスクローターに2箇所小さい穴が空いているので、6m 1.25ボルトを差し込み、両口メガネレンチの12mmを使って回していきます。
ローターを交換

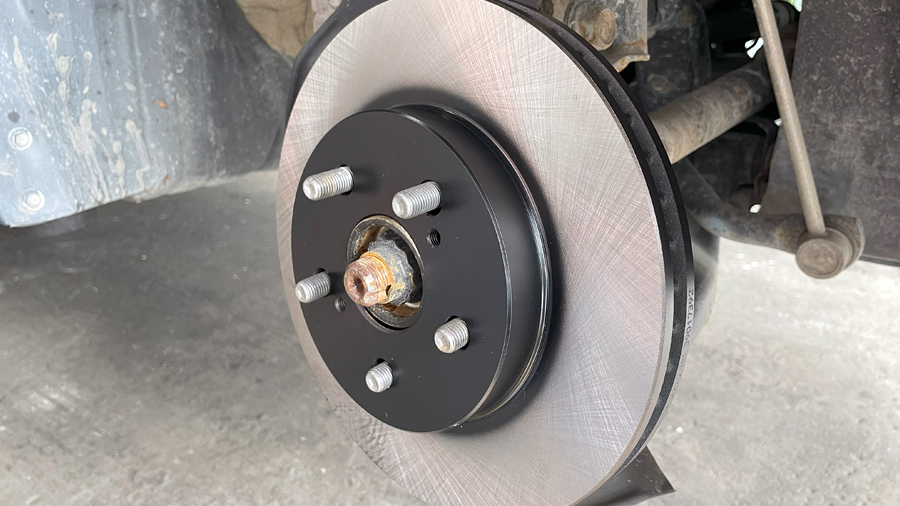

カチっと音がしたら、フロントディスクローターが外れるので新品のローターに交換します。
ブレーキキャリパーを取付ける
ステアリングナックルとキャリパーベースを固定してブレーキキャリパースライドピンを取付けます。ボルトは1箇所にしておき、新しいフロントブレーキパッドを取付けます。
ステアリングナックルにキャリパベースを固定しているボルトの締め付けトルクは107N・mです。
ブレーキキャリパスライドピンボルトの締め付けトルクは34.3N・mです。
引用元：締め付けトルク.com
フロントブレーキパッドを交換

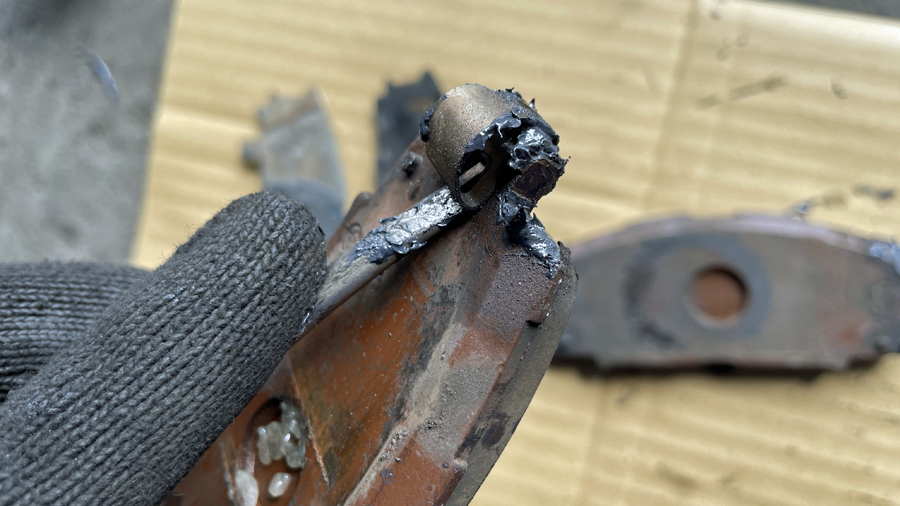

古いパッドから金具類を移植。上部の金具はマイナスドライバーで軽くこじれば外れるので難しくありません。
軽く面取りしてグリスを塗って取付け。面取りはしても、しなくても言う感じで。鳴くようならすれば良いかなという感じ。
フロントタイヤを取付る
フロントタイヤをインパクトレンチで取付けます。トルクレンチで締め付けます。
ホイールナットの締め付けトルクは103N・mです。
引用元：締め付けトルク.com
ブレーキ液の点検
ブレーキ液が適量か点検します。通常であればMAXに戻っているはず。途中、継ぎ足していれば溢れてきます。
ブレーキを効かすためブレーキペダルを踏む
ブレーキパッドの交換後はエンジンを始動し、数回ブレーキを踏む必要があります。
この作業をしないままアクセルを踏むとブレーキがスカスカで効きません。目の前の障害物にぶつかってしまいます。必ずブレーキを数回踏んで停車する事を確認しましょう。
まとめ
作業時間は1時間半程度。ブレーキパッド交換後は必ずブレーキを数回踏んで停車する事を確認すること。ブレーキは命に関わる箇所なので、きちんとディーラーさんや整備士さんに依頼しましょう。
