Yupiteruのエンジンスターター『VE-E38』を手に入れたのでワゴンR（MH34S）に取付けてみた。
取付け車両
- H26/9 H27/8 MH34S キーレスプッシュスタートシステム無し
- 専用ハーネス S-114＋J91II
用意した工具
- プラスドライバー
- 10mmソケットとラチェット
- ニッパー
- タイラップ
- ビニールテープ

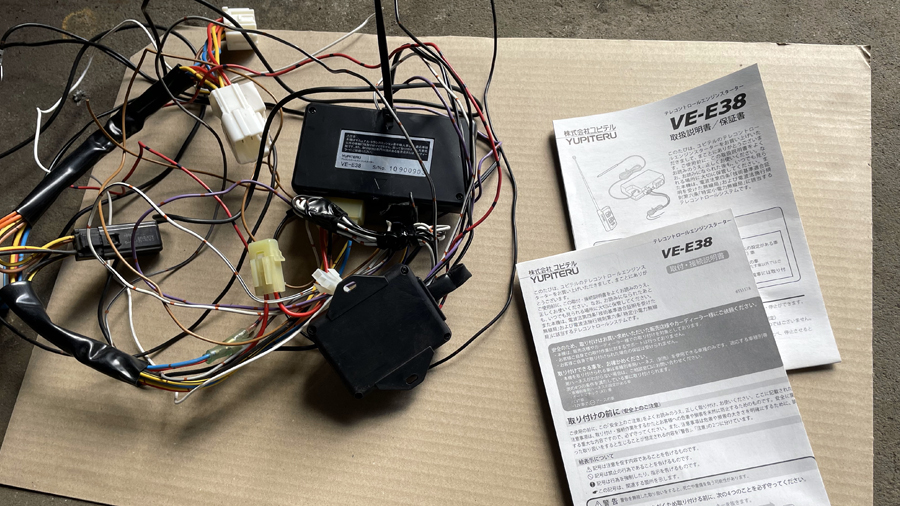

用意下商品
- 本体
- 専用ハーネス
- サブキー（イモビライザー登録済み）
ワゴンR（MH34S）Yupiteru エンジンスターター『VE-E38』取付け手順
メインユニットの取付け
バッテリー端子の取外し
バッテリー端子を10mmで外す。

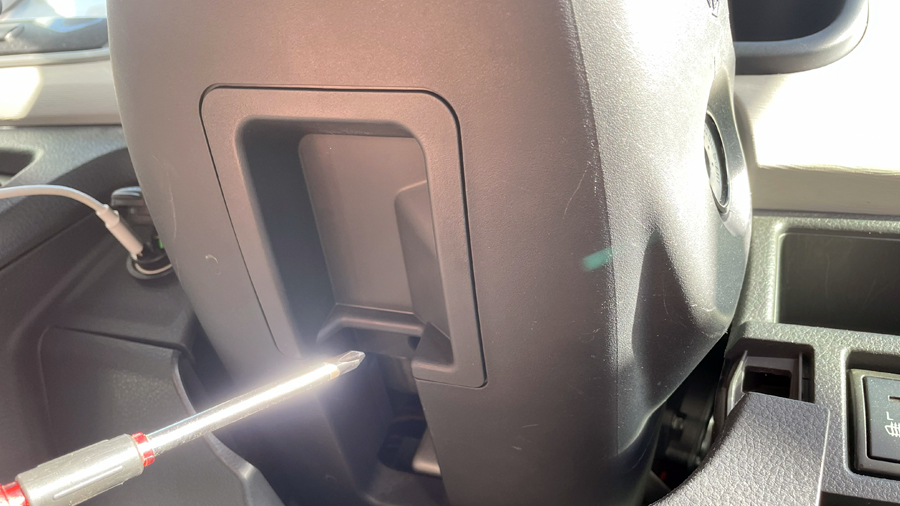

パネルの取外し
ステアリング下のカバーととコラムカバーの下側を外す。

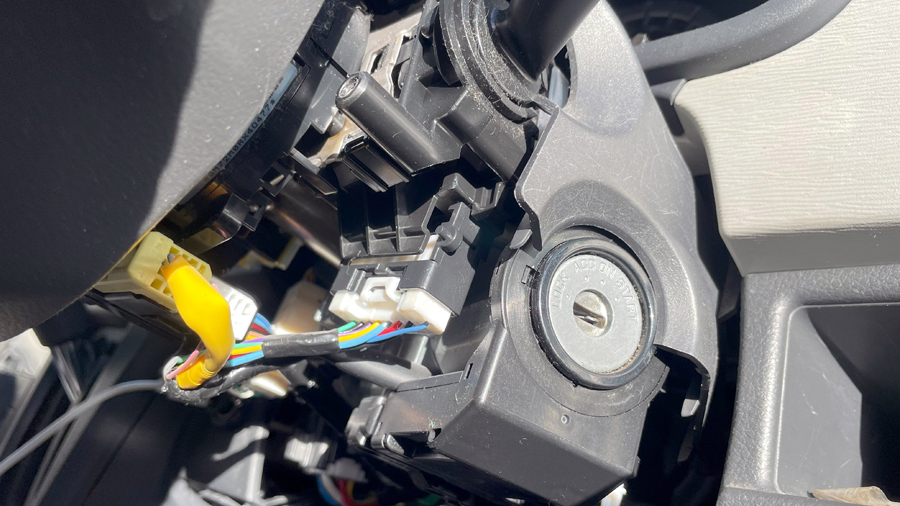

ステアリングのコネクタ
ステアリング下側にあるシリンダー側コネクタと車両側のコネクタに配線を割り込ませる。
アースの接続
運転席側の下側のアースポイントにクワ型（黒線）を接続する。

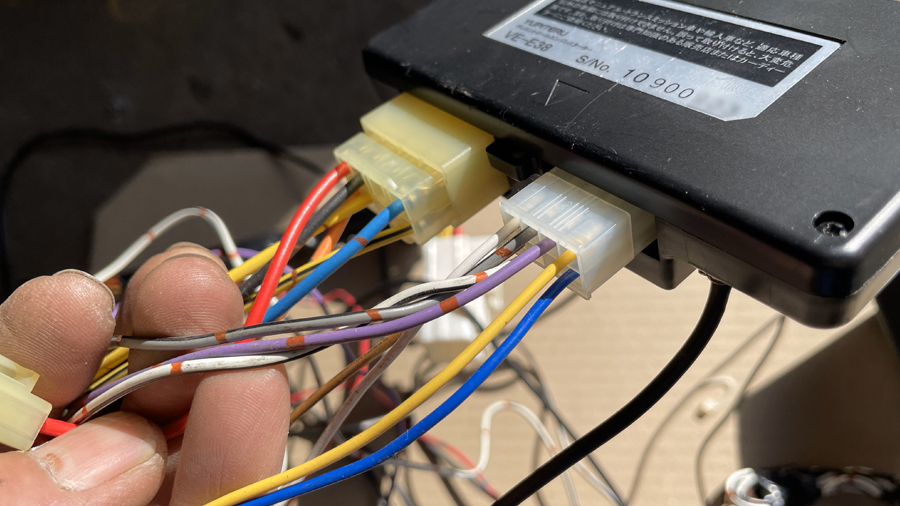

ユニットへの接続
配線類、アンテナ、専用ハーネスを本体に接続する。

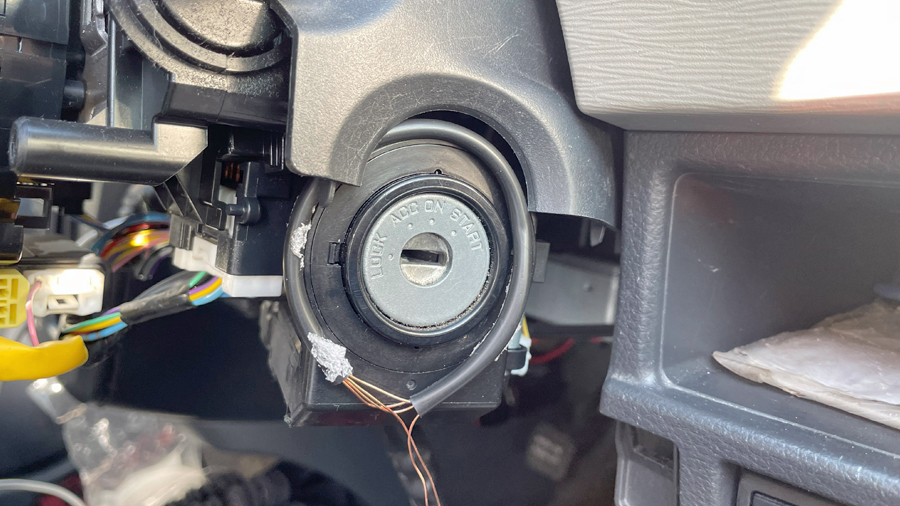

キーを入れる
専用ハーネスの本体にサブキーを入れ、キーシリンダーに輪っかをテープ留めする。
バッテリー端子の取付け
バッテリーのマイナス端子を取付ける。
設定
ブレーキを話した状態でイグニッションにしてPからRにする。ブレーキを踏む、離す。これで設定は終わり。
パネルの取付け
無事に設定を終えて、エンジンスターターで始動できたらパネル類を元に戻す。
まとめ
MH34SはPポジがとれるのでL端子もブレーキ配線も接続無し。
取付け時間15分。
