ラストはナビの取付けです。配線がナビに集約されるので必然的に最後の取付けになります。
※ナビのパネルの外し方は参照リンクを参考にしてください。
参照リンク
ジムニーシエラ（JB74W）にナビ、バックカメラ、ETC、ドライブレコーダー、エンジンスターター取付け①
ジムニーシエラ（JB74W）にナビとバックカメラ、ETC、ドライブレコーダー、エンジンスターターを取付けます。取付けるものが多数ありますが、ナビとETC、ドライブレコーダー、エンジンスターターは各々の取付け方を熟知していれば自分でも取付けら...
www.80ch.tv
2024.03.04
ジムニーシエラ（JB74W）ナビ、バックカメラ、ETC、ドライブレコーダー、エンジンスターター取付け手順
用意した工具
- コンビネーションレンチまたはメガネ（10mm）
- プラスドライバー
- マイナスドライバー
- 内張剥がし
- クリップ剥がし
- ビニールテープ
- ハサミ
- カッター
- 養生テープ
- 潤滑剤
- 配線通し
- エレクトロタップ
- タイラップ
- 小さめのネジ
- コーキング
- 電動ドリル
- ベルトサンダー
用意した商品
- エレクトロタップ
- タイラップ
ナビとパネルの取付け

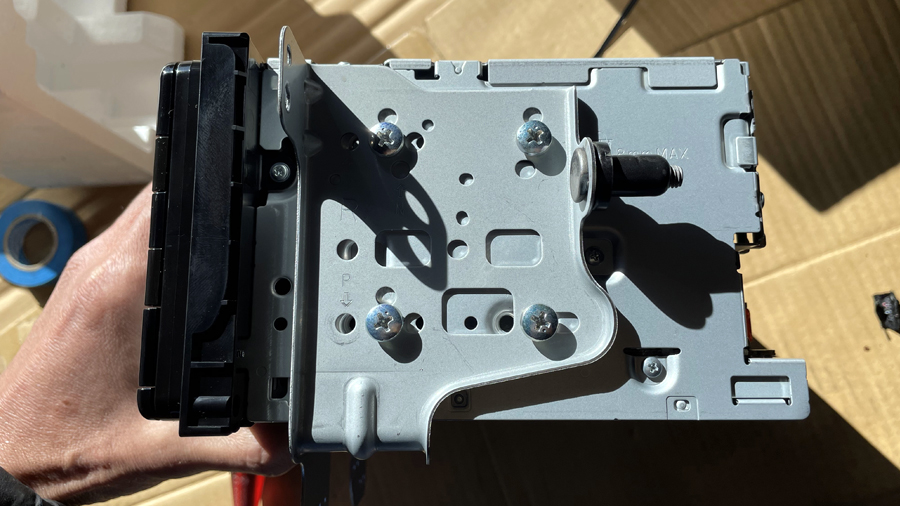

ナビ本体にステーを取付けてパネルに取付け

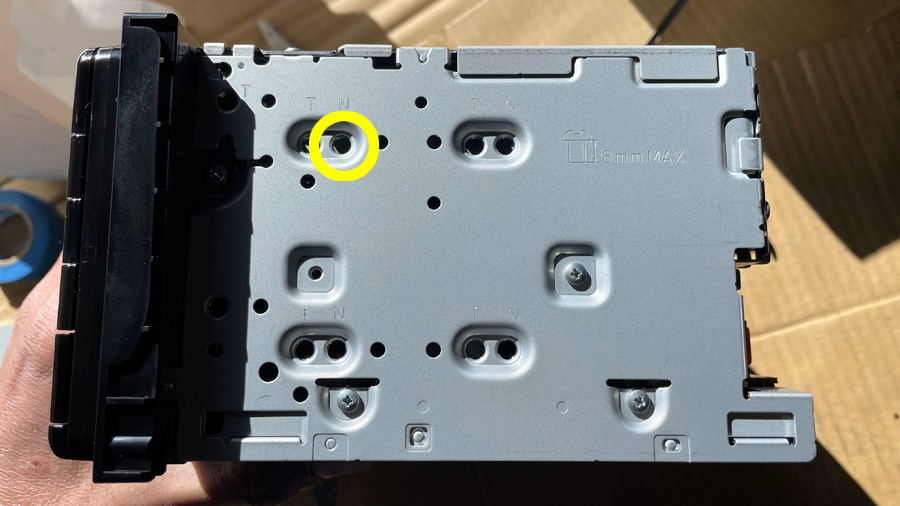

最初に取り外したパネルにナビ本体を取付けます。ステーをナビ本体に取付けますが、ジムニーシエラ（JB74W）はNの穴を使用。

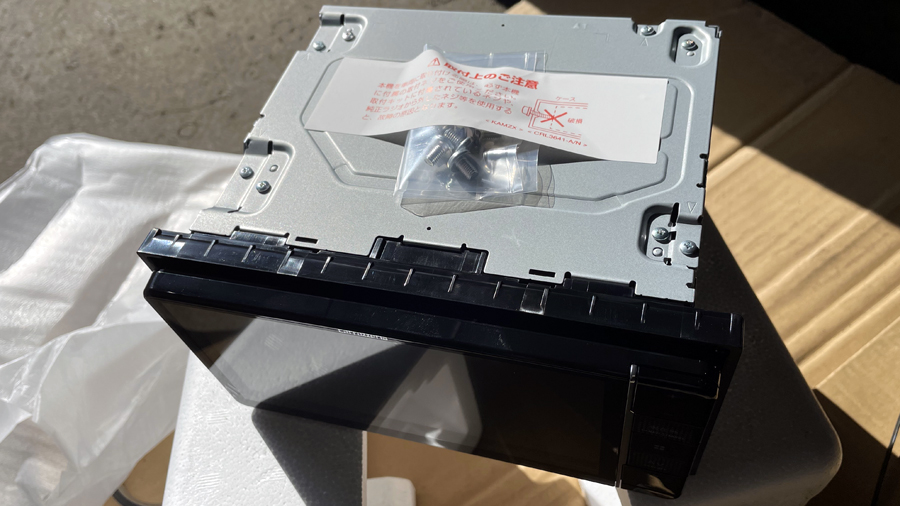

ステーをナビに取付ける際は、必ず付属のネジを使用すること。

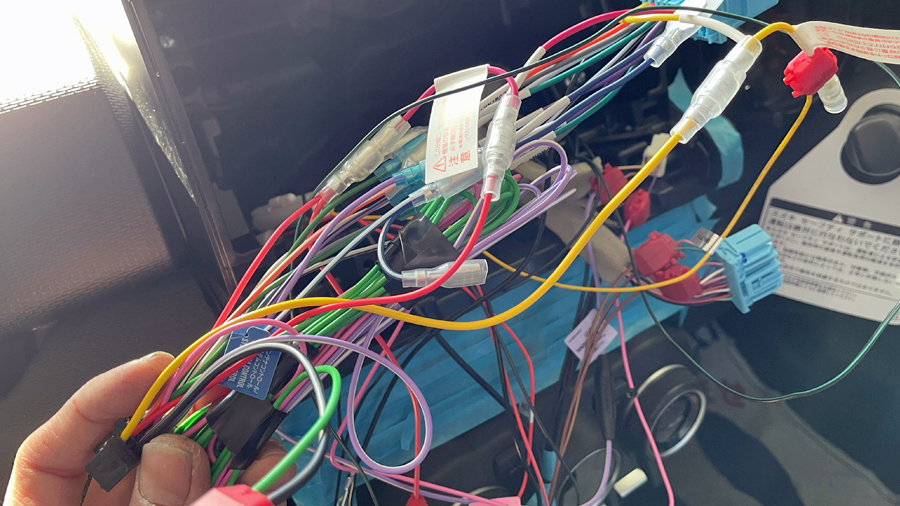

配線類の接続
ナビ本体に配線を接続
ETC、ドライブレコーダー（常時接続のため）、バックカメラの配線を20PコネクタのACC、バッテリーの配線に接続し、TVのアンテナGPSをナビ裏に接続。20Pコネクタを車両側の接続する。各配線のアース接続をする。

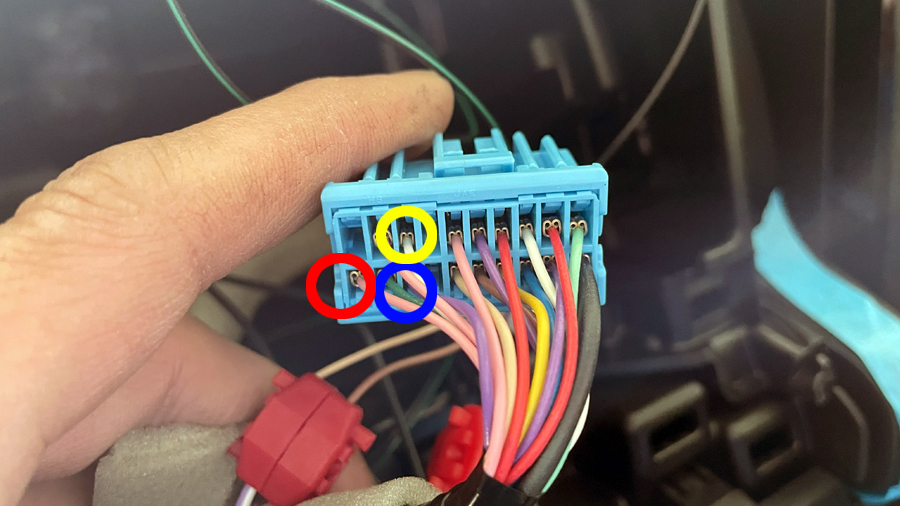

ステアリングリモコンケーブルの配線
スズキ車の場合は
- 上段左から3番目 白線（茶/白）黄〇
- 下段左から1番目 桃線（茶/黒）赤〇
- 下段左から2番目 緑線（茶/黄）青〇
※茶/白リード線の位置に配線がない場合は接続不要
バッテリーのマイナス端子接続
バッテリーのマイナス端子を接続します。
取付け後の動作確認
ナビのTV、ラジオ、ステアリングリモコンの動作チェック、バックカメラやドライブレコーダーが映っているか確認。
ステアリングリモコンやバックカメラはナビ側の設定を入れないと作動しないよ。
パネルの取付け
問題がなければパネル類を取付けて終了！
まとめ
今回の大まかな取付け時間…（パーツ類が全て揃っていなかったため日数的には5日間程かかってます）
ETC取付け30分
ドライブレコーダー取付け（フロント30分）
ドライブレコーダー取付け（リア1時間）
リアカメラ取付け1時間
エンジンスターター取付け3時間
ナビ取付け1時間
全てのパネル類の取外し・取付け1時間
ジムニーはリアが大変…
