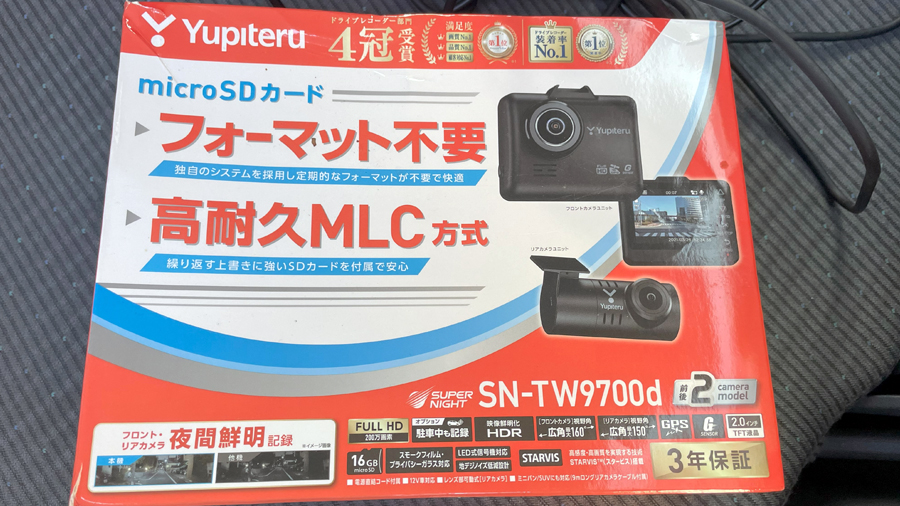

ワゴンR（MH34S）にYupiteru（ユピテル）の『SN-TW9700d』を取付けました。このドライブレコーダーの大きな特徴は2つ！
フロントカメラ、リアカメラに超高感度センサー、広角200万画素のFULL HD、HDR（ハイダイナミックレンジ）搭載。昼間や夜間も鮮明に映像を録画する。
引用元：Yupiteru
ワゴンR（MH34S）ドライブレコーダー取付け手順
必要な工具類
- 配線通し
- カッター
- ビニールテープ
- 潤滑剤
用意した商品
ワゴンR（MH34S）リア配線の通し方
バッテリーのマイナス端子取外し
ショートしないようにバッテリーのマイナス端子を外します。
リア配線の取り回し方

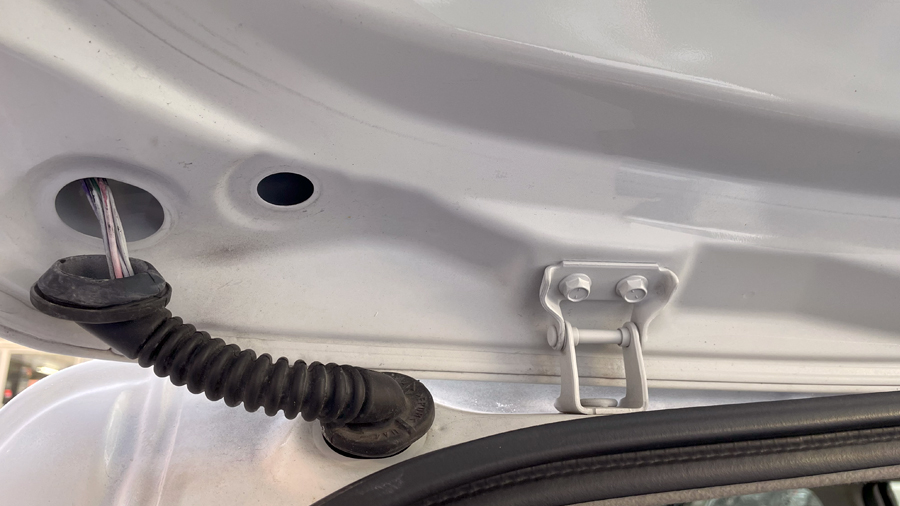

リアカメラを取付けたい場所に貼り、リアのカバーと配線を通しているゴムを外します。カッターを使用してゴムに十字の切れ込みを入れる。リアカメラに配線を接続し、切れ込みを入れたゴムに通す。

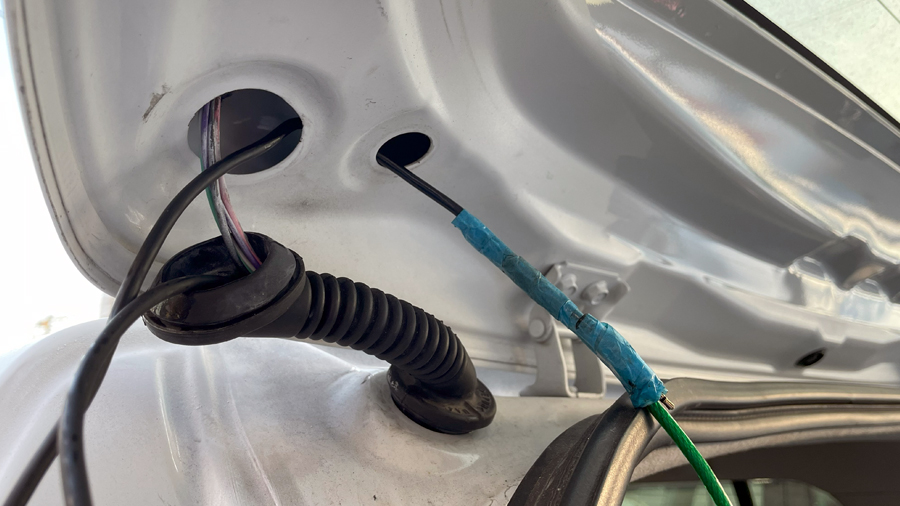

配線通しを使用してゴムのチューブにドライブレコーダーの配線を通していきます。
グローブボックス・ピラーの取外し

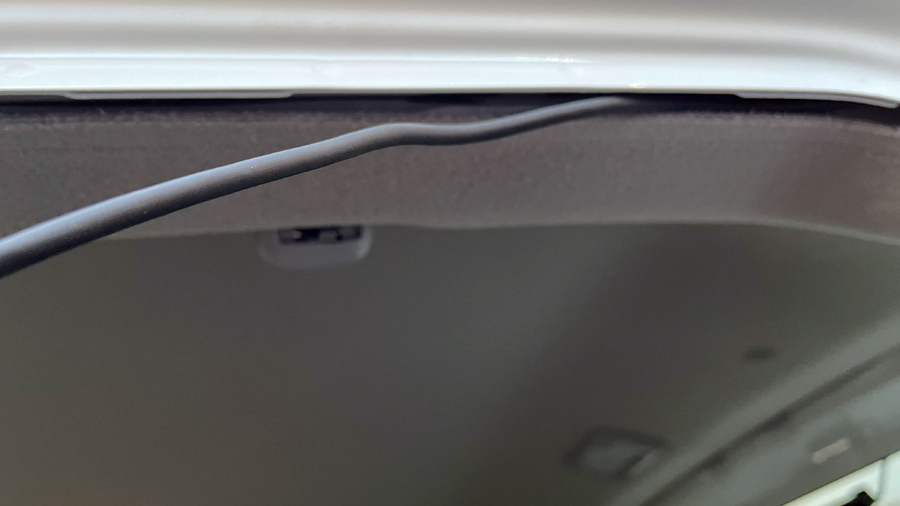

助手席側のウェザーストリップを外し、ピラーを引っ張って外します。グローブボックスも取外し、配線をそのままリアドア、フロントドアの上段を通し、ピラーまで通してから一旦グローブボックス下まで持っていき、ピラーに戻す。フロントカメラを取付け、配線をピラーから本体に配線し接続する。余った配線はグローブボックスの裏でまとめます。
次に本体に電源ケーブルを接続し、ピラーを通してグローブボックスまで通す。ナビまたはオーディオ裏からACCとアースを適切な場所から接続。
※ナビの取り外し方はコチラを参照。
バッテリーのマイナス端子接続
バッテリーのマイナス端子を接続します。
取付け後の動作確認・パネルの取付け
通電確認し、問題なければパネル類、ピラーを戻す。作業時間は30分から1時間程度。
Yupiteru『SN-TW9700d』映像テスト
まとめ
ワゴンR（MH34S）は作業しやすい車両なので、誰でもDIYで取付け出来るかと思います。
Yupiteruは国内では知名度もあり信用性も高い商品を提供しています。耐久性は使用してからの検証になりますが、製品としては安い海外のドライブレコーダーより安心。
