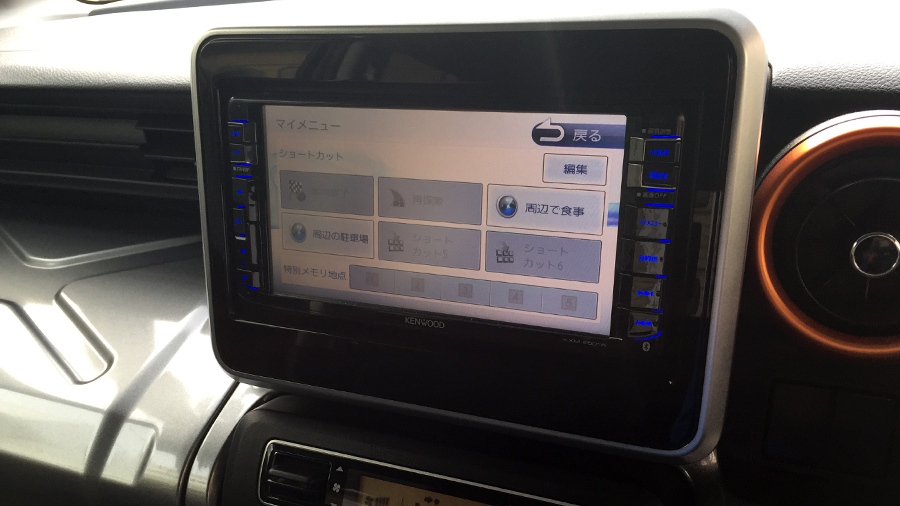

スペーシアギア（MK53S）にナビを取付けました。
スペーシアギア（MK53S）のナビ交換手順
必要な工具類
- プラスドライバー
- コンビネーションレンチまたはメガネ（10mm）
- ハサミ
- ペンチ
- 内装剥がし
- クリップ剥がし
- マスキングテープ
- ビニールテープ
用意した商品
- ケンウッド 彩速ナビ
- スズキ変換コネクタ
- フィルムアンテナ
- エレクトロタップ
- タイラップ
スペーシアギア（MK53S）オーディオレス（ナビの取外し）
バッテリーのマイナス端子取外し
ショートしないようにバッテリーのマイナス端子を外します。
パネルの取外し

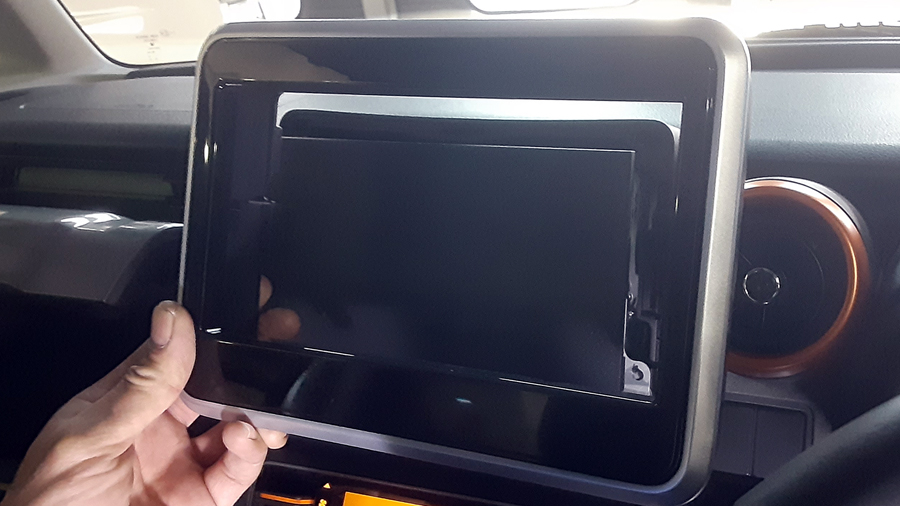

パネル上部に隙間を作り、引っ張ると外れます。外れないときはオーディオパネル周辺をマスキングして、内装剥がしを使用して外します。下側のネジ2箇所をドライバーで外します。
コネクタ類の取外し
プラスチックのパネルにカプラーが付いているので外します。なかなか外れないかもしれません。
グローブボックス・ピラーの取外し

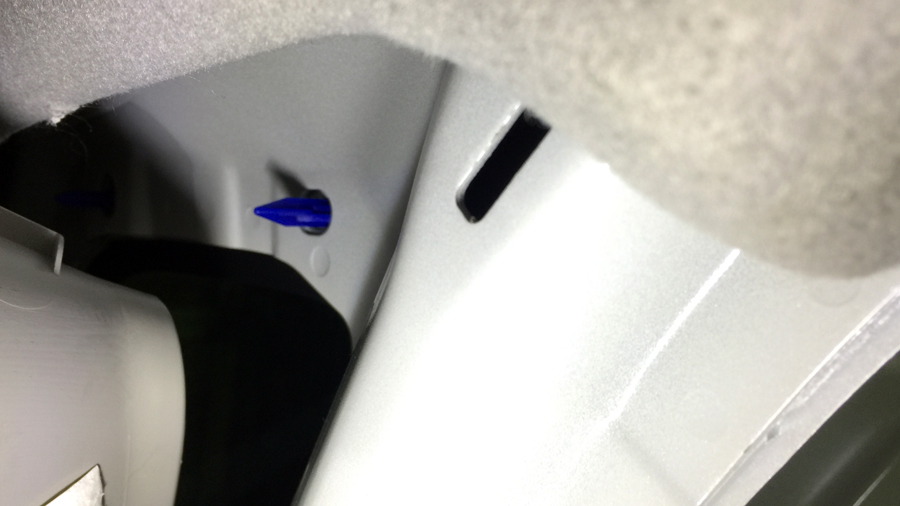

ピラーはウェザーストリップを剥がし、引っ張れば外れますが上段2箇所の青いツメを折らないように注意です。
グローブボックスも取外します。
ナビの取付け
アンテナ・GPSの設置
フィルムアンテナは必ず新品を使用します。
フィルムアンテナをフロントガラス上部に張り付けたら、GPSのアンテナはグローブボックス裏から助手席側に通し、ダッシュボードの上に設置します。
コネクタ類の取付け
スズキ変換コネクタにバッテリやACC、スピーカ類の配線を同じ色で接続します。5Pカプラーがあるので活用しました。
ナビをステーに取付け、ラジオアンテナやマイク、アンテナ類も接続し終えたら、ナビを車両に取付けます。
バッテリーのマイナス端子接続
バッテリーのマイナス端子を接続します。
取付け後の動作確認
動作チェックし問題がなければパネルを戻します。
パネルの取付け
パネルはただハメるだけ。難しくはないです。
まとめ
特に難しくはなかったですが、ピラーを取外すときだけは慎重に作業しました。青いツメはどこに付くか謎のままですが。
作業時間は1時間半くらい。
使用した商品
- ケンウッド 彩速ナビ
- スズキ変換コネクタ
- フィルムアンテナ
- エレクトロタップ
- タイラップ
